近日，中國科學院大連化學物理研究所催化基礎國家重點實驗室、太陽能研究部中科院院士李燦、博士后李政和研究員李仁貴等，在納米顆粒光催化完全分解水制氫的逆反應（氫氣和氧氣復合生成水的反應）研究方面取得新進展，確認光催化完全分解水逆反應發(fā)生于低配位活性位點，并利用原子層沉積技術(shù)精準定點修飾抑制逆反應，從而顯著提升了光催化完全分解水的性能。

太陽能光催化完全分解水制氫具有重要的應用背景，更是基礎科學領(lǐng)域的前沿課題。其中，光催化完全分解水體系中助催化劑表面的氫氧逆反應是該領(lǐng)域長期未解決的重要問題。逆反應的存在使得完全分解水光催化體系的效率很低，甚至無法實現(xiàn)分解水反應，是光催化完全分解水的“最后一公里”。李燦團隊長期致力于光催化分解水中助催化劑及其表面的催化作用研究，取得系列重要進展【在國際上較早提出并發(fā)展了雙助催化劑概念（J. Catal.、Catal. Lett.、Acc. Chem. Res.、Energy Environ. Sci.），并開發(fā)出單核錳水氧化催化劑，活性可媲美自然界水氧化催化劑的產(chǎn)氧活性（Nat. Catal.）】。

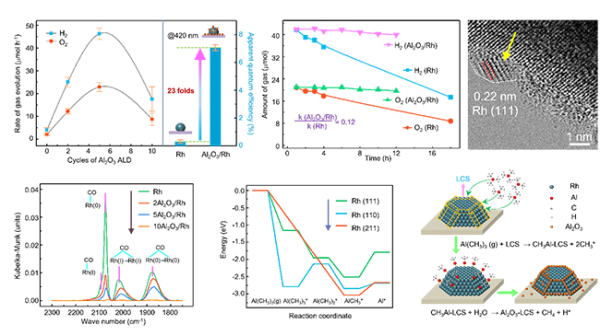

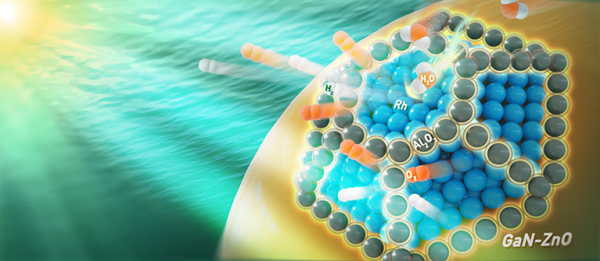

本工作聚焦光催化完全分解水體系中助催化劑表面的氫氧逆反應問題，以典型的可見光催化完全分解水的催化劑Rh/GaN-ZnO為研究對象，通過原子層沉積（ALD）的方式將氧化鋁（Al2O3）沉積到光催化劑反應中心，可顯著提升光催化全分解水的活性。研究發(fā)現(xiàn)，ALD沉積Al2O3可以使Rh/GaN-ZnO上的逆反應降低90%，進一步通過光譜表征結(jié)合理論模擬證明，Al2O3主要沉積在Rh納米顆粒表面的低配位點上，揭示了Rh表面的低配位點是氫氧逆反應的主要反應位點。該研究通過ALD選擇性地將Al2O3沉積到Rh表面低配位點上，有效阻斷了氫氧逆反應的發(fā)生，從而將Rh/GaN-ZnO上可見光催化完全分解水的量子效率從0.3%提升至7.1%。此外，該研究還發(fā)現(xiàn)ALD選擇性沉積氧化物的策略適用于其他貴金屬助催化劑，證明了這一策略的普適性。該工作明確了光催化完全分解水中氫氧逆反應的活性位點和機制，為解決這一挑戰(zhàn)性問題提供了新的普適性策略。

相關(guān)研究成果以Blocking the reverse reactions of overall water splitting on a Rh/GaN–ZnO photocatalyst modified with Al2O3為題，發(fā)表在《自然-催化》（Nature Catalysis）上。研究工作得到國家重點研發(fā)計劃、國家自然科學基金委員會“人工光合成”基礎科學中心等的支持。

大連化物所發(fā)展出抑制光催化分解水制氫逆反應新技術(shù)
