實驗室小型堿性電解槽的設計

2023-01-05 來源:氫眼所見作者:馬震 瀏覽數:520

通常有兩種堿性電解槽構型,即單極電解槽和雙極電解槽。圖1和圖2分別說明了單極和雙極電池配置。其中UM和IM為電解模塊的電壓和電流。

 通常有兩種堿性電解槽構型,即單極電解槽和雙極電解槽。圖1和圖2分別說明了單極和雙極電池配置。其中UM和IM為電解模塊的電壓和電流。

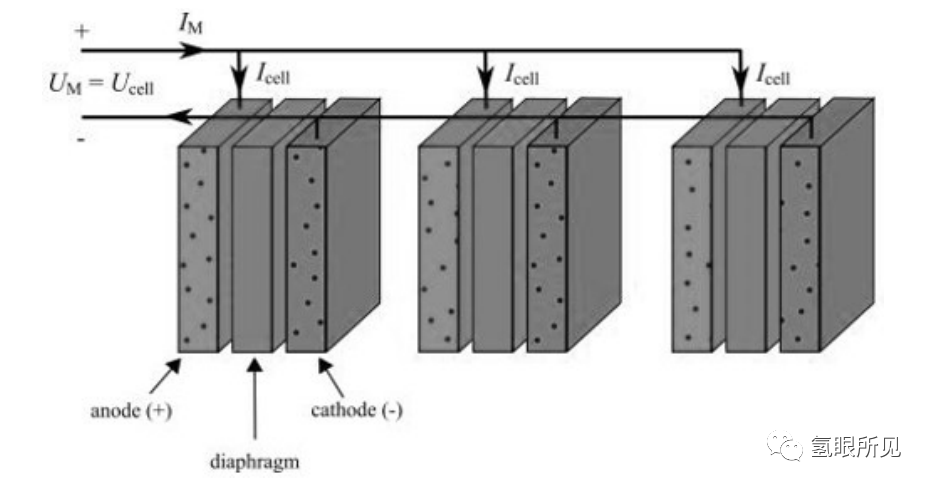

 圖1:單級單元結構(并聯結構)

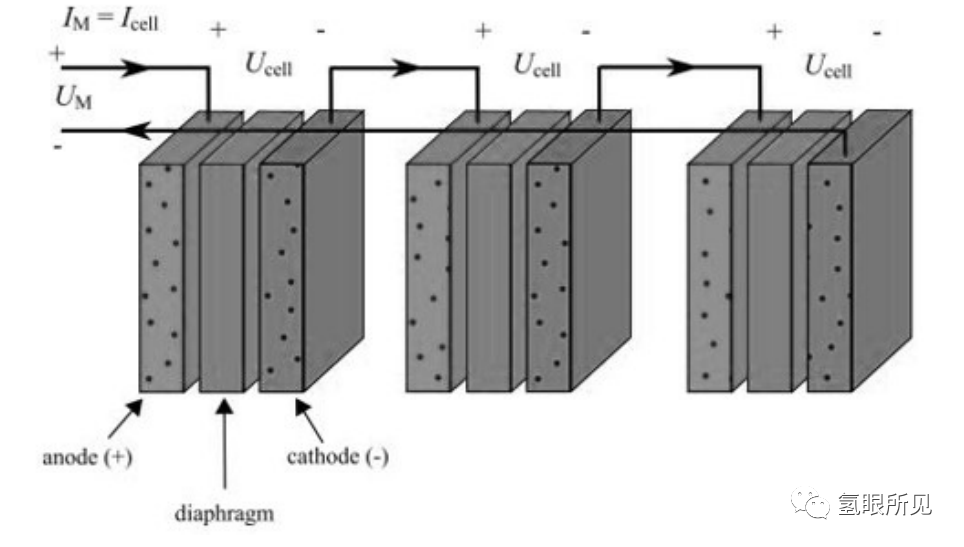

 圖2:雙極電池結構(串聯結構)

關于一些部件的說明:

1.Intermediate base Plate:中間底板(可以和極框組裝或合成到一起)。

2.Bipolar Plate:就是我們通常說的極框。

3.Electrodes(current collector plate):電極,就是我們通常所說的極板,或者集流板。

析氫反應(HER)選擇的材料空間大一些,一般分為以下三類;高過電位金屬:Cd、Ti、Hg、Pb、Zn、Sn等;中等過電位金屬:Fe、Co、Ni、Cu、Au、Ag、W等;低過電位金屬:鉑、鈀等。

根據析氧反應(OER),陽極的金屬材料應為鎳(Ni)、鍍鎳鋼或其合金等。一般來說,同樣的材料也可以用作陰極。

***陰極HER,陽極OER***

4.Separating Diaphragm:分離膜或隔膜。分離隔膜用于將陽極和陰極彼此分離。起初,分離隔膜(分離膜)是用石棉制成的,但現在由于安全衛生規定,石棉已不再使用。如今,它們主要以聚苯甲酰亞胺、聚苯硫化物、磺化聚合物和復合材料為主。復合材料以陶瓷材料或微孔材料為主,如聚醚砜(PES)一種增強、微孔聚合物膜、玻璃增強聚苯硫醚(PPS)化合物、氧化鎳層上用氧化鈦網、鈦酸鉀細孔和以陶瓷為主。隔膜必須保持產品氣體分開,以保持效率和安全。此外,膜片必須對水分子和氫氧根離子具有滲透性。

5.Electrocatalyst:電催化劑(之前有文章介紹過各種電催化劑)。為了提高電解過程的效率,在電解液溶液中加入電催化劑。因此,它是提高產氫能力的重要材料。電催化劑降低了電化學反應的活化能。在本設計中,為了提高電解過程的效率,采用了電催化劑。一般需要擴散層(鎳網或者多孔鎳等)做支撐體。

6.Electrolyte:電解質。堿性一般為25%——30%的(KOH) 或 (NaOH) 的水溶液。

7.Sealing Gasket:密封墊片。具有盡量減少氣體泄漏到外部大氣;盡量減少電解液向外部大氣的泄漏;避免在催化劑區域附近混合產物氣體的作用。一般采用硅橡膠、三元乙丙、PTFE、PEEK,PPS等材料。

8.End Plate:端板。用來起到兩端固定等作用。

一、單極電解槽設計

單極結構下,各電解槽并聯,形成電解堆大模塊,如圖1所示。因此,個別電極對之間的電壓直接等于總電解電堆電壓,電解電堆電流的總和等于總電池電流。此外,在這種結構中,相同的電化學反應發生在每個電極的兩側。該反應可以是析氫反應,也可以是析氧反應,這取決于相關電極的極性。

1.1.單極堿性電解堆的Solidwork設計

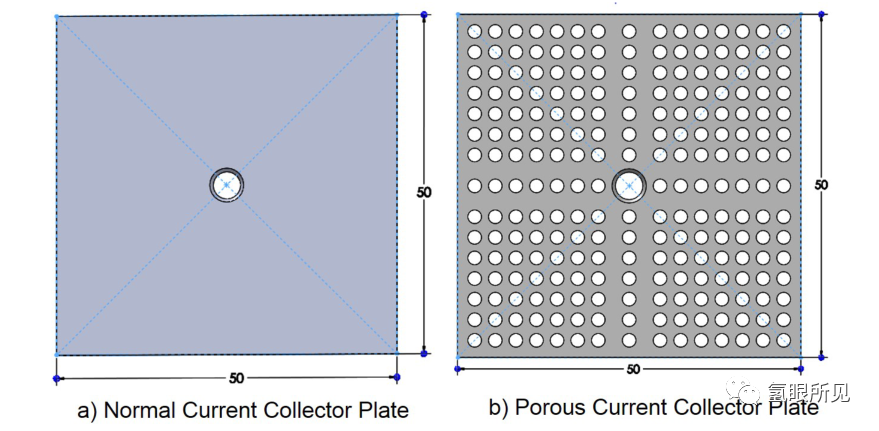

堆棧由三個單元組成。另為了提高電解效率,采用多孔不銹鋼集流板代替普通集流板,如圖3所示。


 圖3:集流板的改進

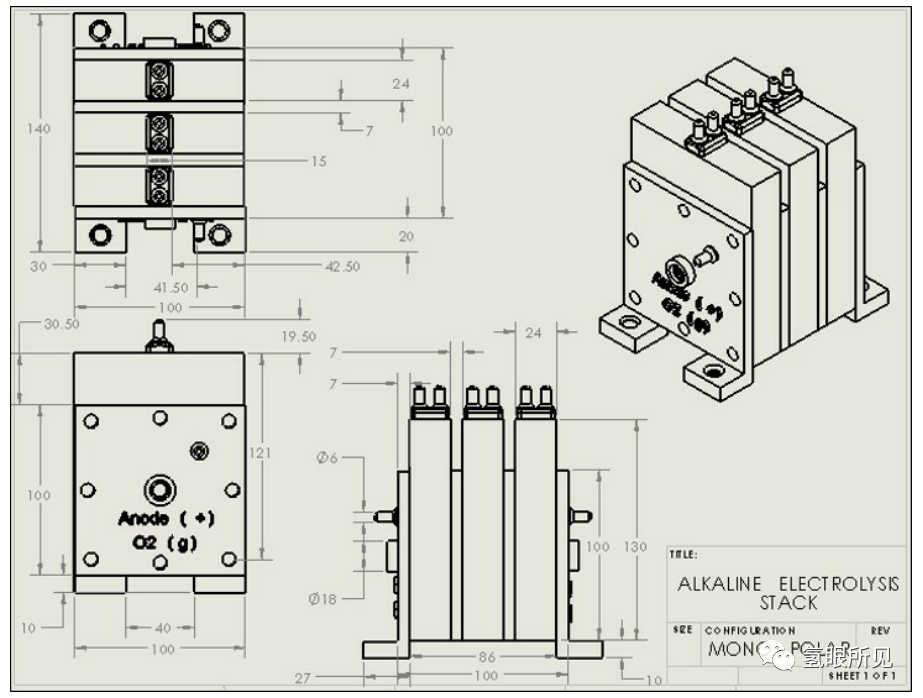

圖4為單極堿性電解堆相應尺寸標準圖。每個單體單體尺寸與二次設計的單體單體堿性電解槽尺寸完全相同。


 圖4:單極電解堆標準圖

1.2.單極堿性電解堆的制備

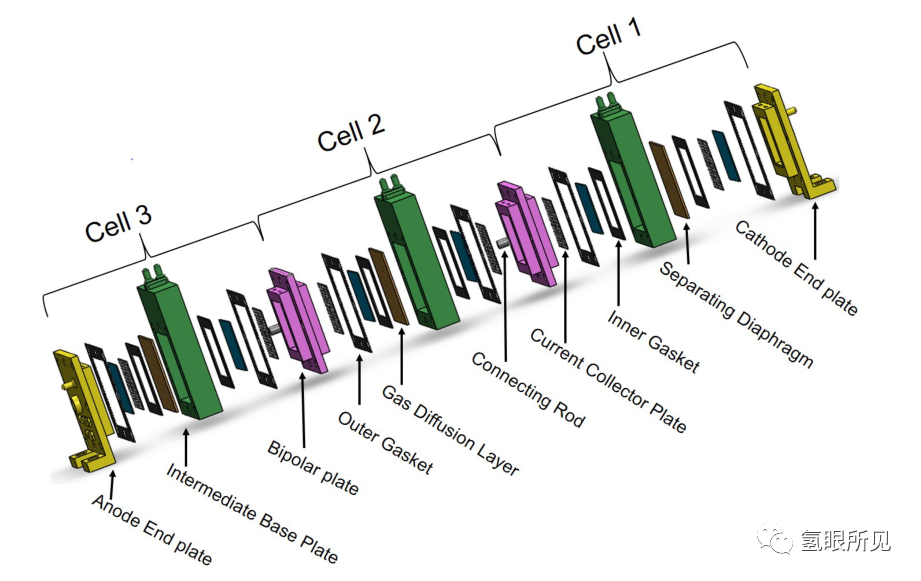

單極堿性電解堆的制作是分析和觀察堆性能的重要環節。雙極板和連桿用于連接電池。單極堿性電解堆的SolidWorks基本部件如圖5所示。


 圖5:單極堿性電解堆的基本SolidWorks部件

圖6展示了該電解堆的所有實用部件。采用不透氣的塑料樹脂用作雙極框&中間基板、正極端板的材料。不銹鋼作為集流板。因此,它有助于防止KOH溶液中板的腐蝕作用。采用橡膠類作為密封墊片,多孔鎳板作為氣體擴散層。


 圖6:單極堿性電解堆的基本實用部件

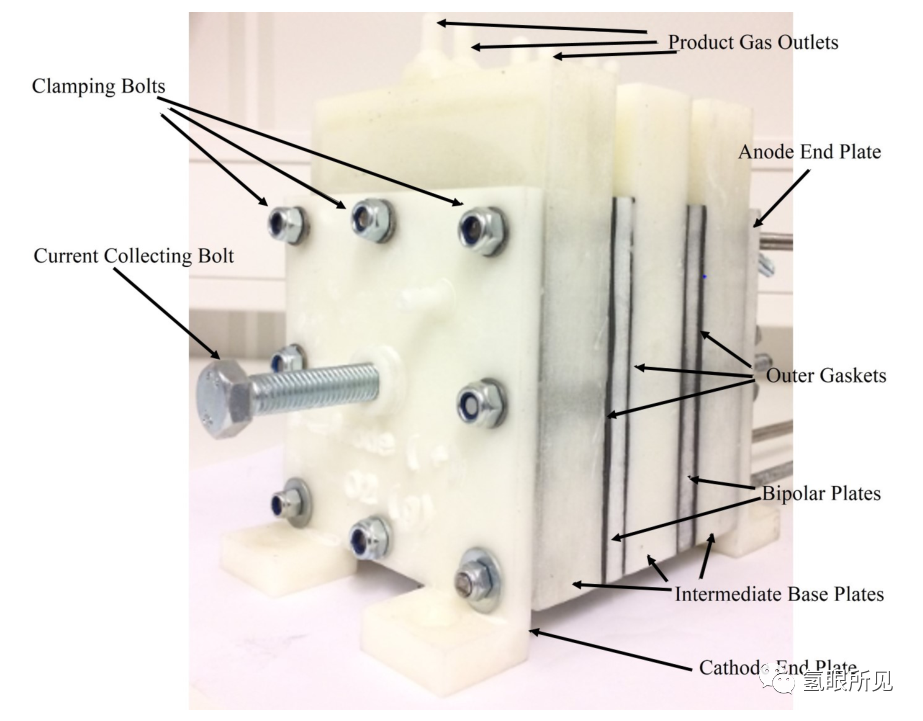

單極堿性電解堆的成品如圖7所示。


 圖7:單極堿性電解堆的成品

二、雙極堿性電解堆

在雙極結構中,每個電解槽串聯形成一個電解堆大模塊,如圖2所示。因此,單個電極對之間的所有電壓之和等于電池的總電壓,電池電流直接等于通過每個電池的電流。此外,在這種結構中,兩個不同的電化學反應,析氫反應和析氧反應發生在每個電極的兩側。因此,電極的一邊同時作為陰極,另一邊作為陽極。

與單極配置相比,雙極配置具有低歐姆損耗。因為雙極配置在電極之間的間隙比單極配置小。電極之間的間隙是離子必須在電解質中行進移動的距離。因此,通過減少間隙可以減少電解堆內部的歐姆損失,電極之間的較小間隙對于離子傳輸具有較小的電阻。然而,如果間隙太小,就會可能造成安全危險(可以設計克服)。因此,保持電極之間的最佳間隙以獲得更好的性能非常重要。

2.1.雙極堿性電解堆的Solidwork設計

雙極堿性電解堆的設計和制作工藝比單極電解堆復雜。為了提高電解效率和產物氣體流速,對電集流板板進行了少量改進,該電堆由三個單極單元組成。

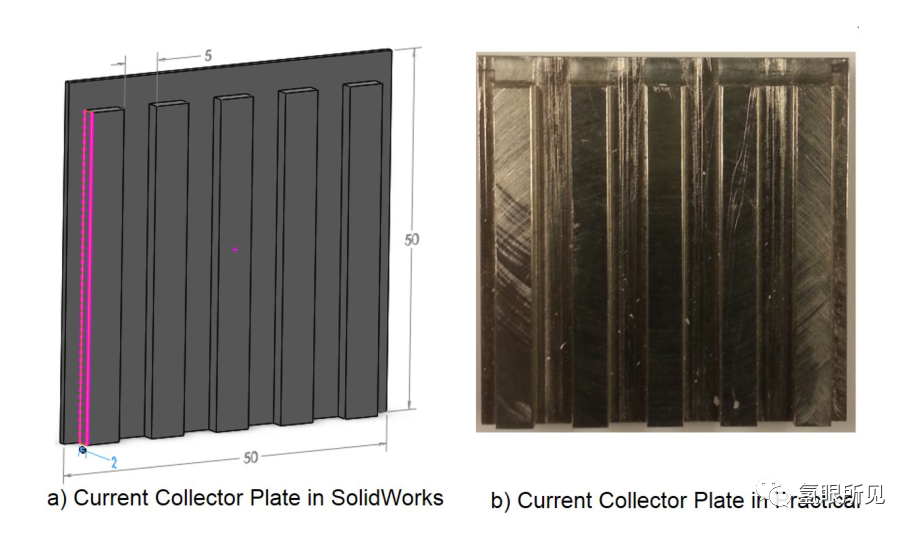

在雙極結構中,電解質應保持在陽極和陰極之間。因此,雙極板區域必須不受電解液的影響。堆疊內部采用1mm厚的橡膠墊片,防止堆疊內部泄漏。此外,只有陽極和陰極的一側應該與電解質接觸。如單極堆疊中所討論的,采用不銹鋼作為集流板,以避免KOH溶液中集流板的腐蝕作用。集流板的最大厚度選擇為7mm,集流板的加工過程采用工業銑床。為了增加接觸面積和中間電解質體積,在集流板上設計了寬度為5mm、深度為2mm的縱向槽(可以做其他型式的流道),如下圖8所示。


 圖8:雙極電解堆的集流板

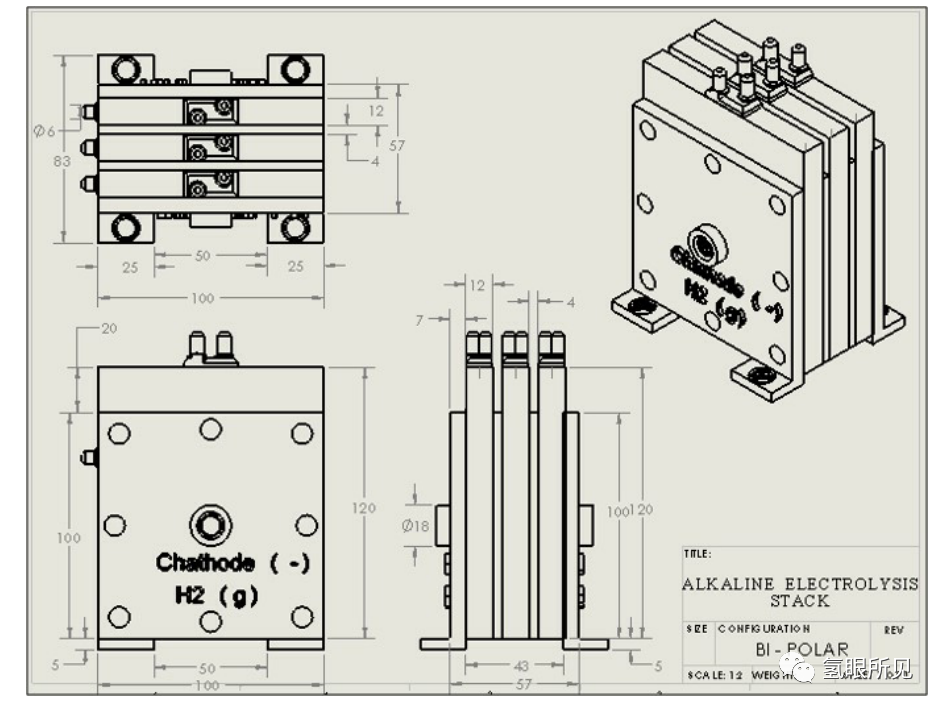

雙極堿性電解堆標準尺寸圖如圖9所示。特別是在雙極結構中,所有部件的厚度都比單極結構小。例如,在雙極模塊中,中間底板的厚度選擇為12mm。因此,在單極模塊中,厚度選擇為24 mm。


 圖9:雙極電解堆標準圖

2.2.雙極堿性電解堆的制作

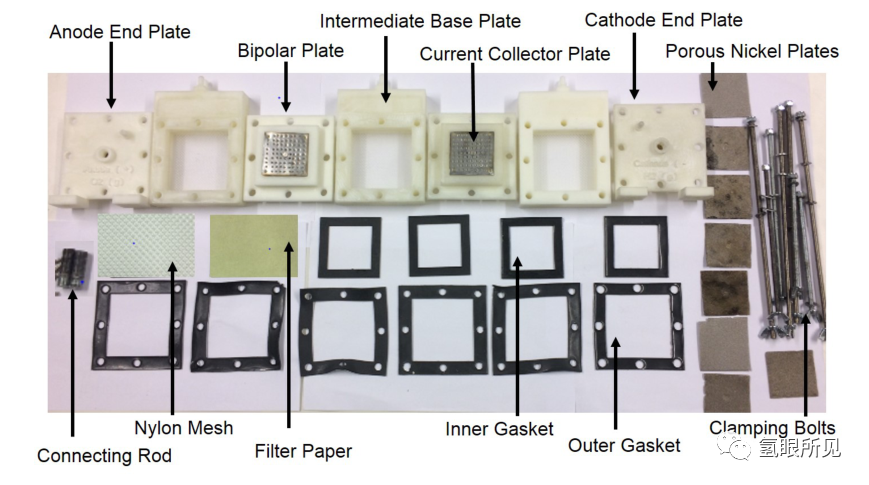

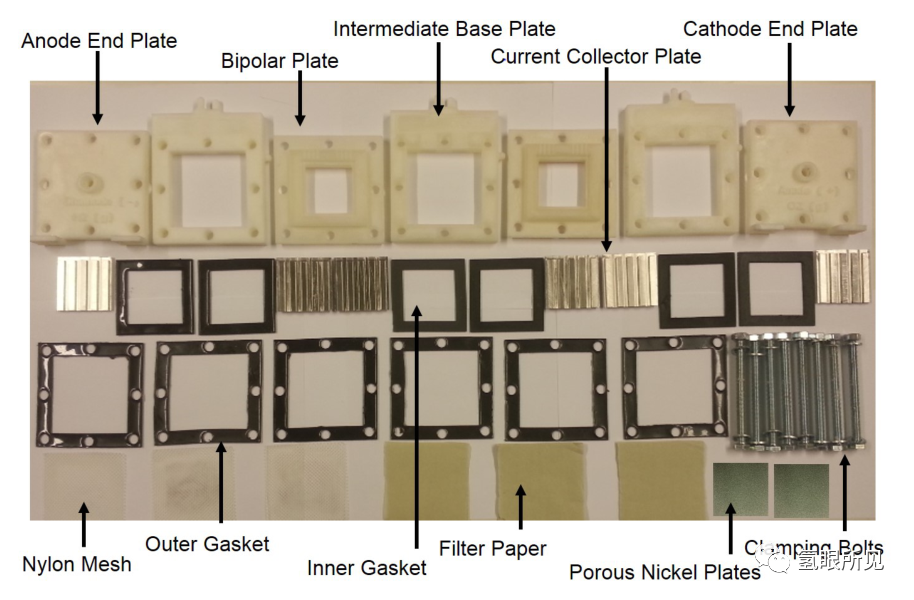

為了分析和觀察電解堆的性能,電解堆的制作部分是非常重要的。如單極電解堆中所討論的,采用不透氣塑料樹脂作為雙極電解堆的雙極板&中間基板、陽極和陰極端板的材料。采用尼龍網和濾紙作為分離隔膜。此外,橡膠用作密封墊片,多孔鎳板用作氣體擴散層。雙極堿性電解堆的所有實用部件如圖10所示。


 圖10:雙極堿性電解堆的基本實用部件

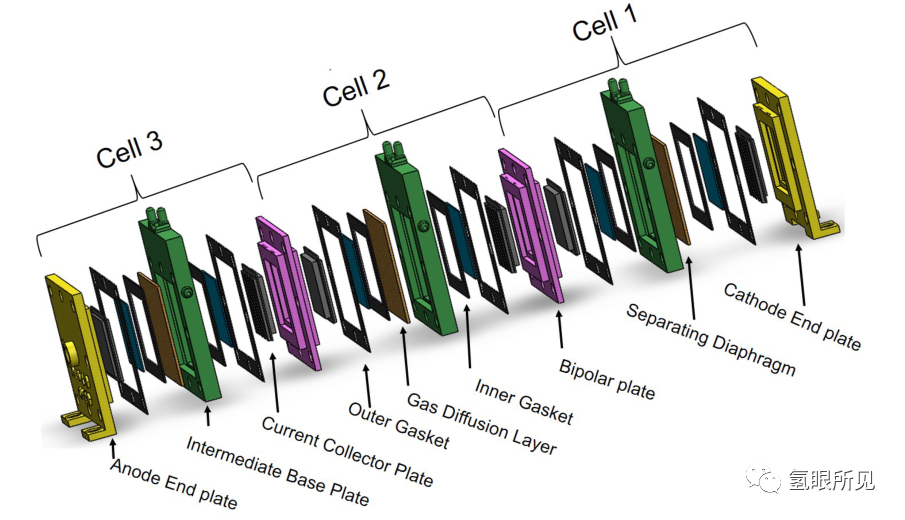

最后,將這些實物部件在各層之間保持適當的間距組裝在一起,形成雙極電解堆。圖11用solidworks零件說明了雙極電解堆內部部件的合理布置。


 圖11:雙極堿性電解堆的基本SolidWorks部件

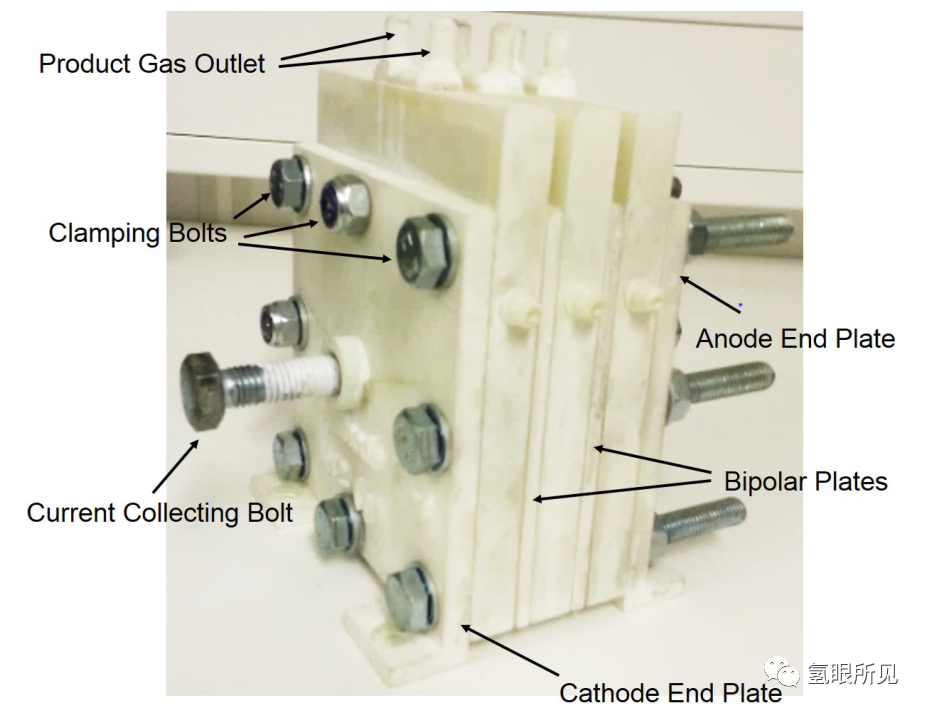

雙極堿性電解疊加的成品如圖12所示:


 圖12:雙極堿性電解堆的成品
