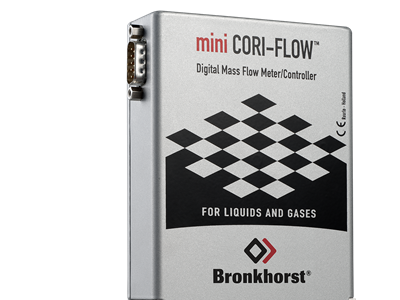

MINI CORI-FLOW™ ML120V00

（超）小流量科里奧利質量流量計

• 高精度
• 快速響應
• 不受流體物性影響
• 額外密度和溫度輸出
• 緊湊型設計
• 內部體積極小

氣液兩用小流量科里奧利質量流量計

mini CORI-FLOW™是基于科里奧利測量原理的精密緊湊型儀表，旨在滿足小流量市場的需求。Bronkhorst® ML120V00質量流量計（MFM）適用于流量范圍0.05…5 g/h 到 2…200 g/h（0.66 …66.6 mln/min 到0.03…2.66 ln/min氮氣當量）的氣體/液體高精準測量，工作壓力高達200 bar。

流量計提供“多量程”功能：用戶可重新調整出廠標定的量程，并保持原有精度。儀表包含微處理器PC板，具有信號和現場總線轉換功能。

技術參數

測量/控制系統
流量范圍	min. 0.05…5 g/h max. 2…200 g/h
質量流量精度	液體：±0.2% of rate; 氣體：±0.5% of rate
量程比	1:4000
重復性	±0.05% of rate ± ½(ZS* x 100/actual flow)%
零點穩定性 (ZS)*	< ±10 mg/h
響應時間	≤ 200 msec
操作溫度	0…70°C;
溫度效應**	on zero: < 3 mg/h/°C; on span: < 0.005% Rd/°C; self heating (at zero flow): < 10°C
溫度精度	±0.5°C
密度精度	< ±5 kg/m3
安裝位置***	Any position, attitude sensitivity negligible
泄漏率	Outboard < 2 x 10-9 mbar l/s He
預熱時間	> 30分鐘達到最佳精度

機械部件
材料（接液部件）	316L不銹鋼或類似材料
傳感器	單管, DN 0.25; frequency 170 Hz ±20 Hz
壓力等級	200 bar 絕壓
工藝連接（焊接）	compression type or face seal couplings
密封	金屬
重量	0.8 kg
入口防護（外殼）	IP40

電氣性能
電源	+15…24 Vdc +/- 10% Max. ripple recommended: 50 mV tt
最大功耗	max. 2.5 W
模擬量輸出	0…5 (10) Vdc, min. load impedance > 2 k?; 0 (4)…20 mA (sourcing), max. load impedance < 375 ?
數字通信	標準:RS232; 可選：PROFIBUS DP, CANopen®, DeviceNet™, PROFINET, EtherCAT®, Modbus RTU or ASCII, FLOW-BUS

電氣連接
模擬/RS232	9-pin D-connector (male);
PROFIBUS DP	bus: 9-pin D-connector (female); power: 9-pin D-connector (male);
CANopen®/Devicenet™	5-pin M12-connector (male);
EtherCAT®/ PROFINET	2 x RJ45 modular jack (in/out)
FLOW-BUS/Modbus-RTU/ASCII	RJ45 modular jack

* 基于恒定的溫度和不變的工藝以及環境條件。
** 取決于流量、流體熱容、環境溫度、流體溫度和冷卻能力。
*** 使用螺栓固定于堅硬和沉重的物體或結構上以保證零點穩定性。
應避免外部沖擊或振動。
技術參數和規格如有變更，恕不另行通知。
