產品介紹：

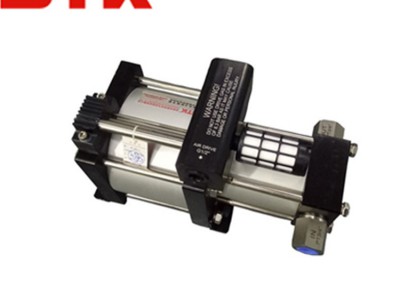

工作原理：STK氣體增壓泵是以壓縮空氣為動力源的一種往復式活塞泵，利用大面積活塞端的低壓氣體驅動面轉換為小面積活塞端的高壓氣體，增壓比決定泵的最大輸出壓力。

STK氣體增壓泵工作時，當驅動活塞向后運行時，將氣體吸入泵內，此時入口處的單向閥打開，出口單向閥關閉；當活塞向前運行時，對吸入氣體增壓，壓力會將入口處單向閥關閉，出口處單向閥打開，高壓氣體就從出口處流出。

STK氣體增壓泵能夠實現自動補壓，當出口壓力升高時，泵會減速運行，并對活塞產生一定的阻力，當力平衡時，泵會自動停止運行，此時驅動活塞端壓力與高壓端壓力達到平衡，活塞保持靜止，此時能量消耗最低，各部件停止工作。當出口壓力降低或驅動壓力增加時，增壓泵會自動啟動運行。

技術參數：

型號	增壓比	高壓活塞直徑（mm）	最小氣體入口壓力Pi（Bar）	最大允許出口壓力Po（Bar）	氣體出口壓力計算公式Po=	氣體入口IN	氣體出口OUT	Max流量標準升每分鐘（NL/Min）
GB02	2.5:1	100	0	16.6	2Pa	NPT1/2"	NPT1/2"	522@Pi=7
GB04	4:1	80	1.2	33.2	4Pa	NPT1/2"	NPT1/2"	354@Pi=7
GB05T	5:1	80	1.7	41.5	4Pa+Pi	NPT1/2"	NPT1/2"	572@Pi=7
GB07	7：1	63	3.4	58.1	7Pa	NPT3/8"	NPT3/8"	252@Pi=7
GB08T	8：1	63	3.4	66.4	7Pa+Pi	NPT3/8"	NPT3/8"	362@Pi=7
GB10	10:1	50	6.5	83	10Pa	NPT3/8"	NPT3/8"	196@Pi=7
GB15	15:1	40	8.1	124.5	15Pa	NPT3/8"	NPT3/8"	164@Pi=10
GB25	25:1	32	15	207.5	25Pa	NPT1/4"	NPT1/4"	114@Pi=20
GB30	32:1	28	18	265.6	32Pa	NPT1/4"	NPT1/4"	91@Pi=20
GB40	40:1	25	25	332	40Pa	NPT1/4"	NPT1/4"	156@Pi=40
GB60	60:1	20	32	498	60Pa	NPT1/4"	NPT1/4"	112@Pi=40
GB100	100:1	16	40	830	100Pa	NPT1/4"	NPT1/4"(※HF4)	85@Pi=40



STK思特克氣體增壓泵特點：

1.操作安全：使用氣體驅動，無電弧及火花，適用于易燃易爆的氣體及場所。

2.使用方便：無需任何電源，利用壓縮空氣作為動力源對氣體進行增壓，使出口壓力達到N倍進氣壓壓力。

3.節約能源：當出口壓力達到預設定壓力值時，空氣增壓閥自動停止工作。當出口壓力低于預設定壓力值時，自動補壓，保持壓力恒定，保壓時無需額外消耗能量。

4.易于調節：輸出壓力可通過調節驅動氣壓進行調節，壓力無極可調。

5.應用廣范：工作介質可為空氣、氫氣、氧氣、氮氣、沼氣、天然氣等特殊氣體。

6.維護簡單：具有體積小，重量輕，操作維護簡單，維修方便等優點。

STK思特克氣體增壓泵應用：

高壓瓶充氣，閥門、管件、壓力容器等提供靜壓和爆破測試，氣車制動系統測試，輪胎和液壓蓄能器充氮氣，氣動卡盤夾緊，安全閥門校定，氣壓調節器檢測，超純氣體的壓縮，注塑中高壓氮氣充氣，航空航天附件靜態及動態測試，通信電纜充氣設備，高壓氣體系統和儀器的測試，高壓氣體流形態研究等。

STK思特克氣體增壓泵安裝尺寸：



STK思特克空氣增壓泵安裝回路圖：

售后服務：

?a、產品自發貨之日起一年內對于由于材料和制造問題而引起的原始缺陷實行保修。若因保養不當、所用液體不適用、空氣，液體介質中含有雜質、所用壓力超過了所規定的范圍而引起的任何零件失效，均不在保修范圍內。客戶可以將認為具有原始缺陷的產品還給工廠進行維修或更改，對經工廠檢查后證實使用問題是由原始缺陷引起的退件，將給予免費更換或維修，保修期內的退件在退運前請先征得工廠的同意，材料返回需提供購貨日期、采購單編號、型號、退件原因或其它相關數據必須保修申請文件中列出，以便于及時將退件或更換件退回給客戶。

b、在沒有預先授權的情況下，就將單元折開，誤用或進行改造，重裝不當或使用的配件非原廠所制造的，同樣將導致保修失效。

c、產品進行任何改造，無論是已經發生或是已經發生的，都將導致產品的保修失效，對于已經改造的產品，將不承擔任何的責任和義務。因改造及使用改造過的產品而導致的人身傷害，不接受其提出的任何索賠或要求。產品承擔的義務僅限于更換。任何因自然因素或人為因素導致的損失，以因連接需要或使用過程中所產生的費用，都不予承擔。
