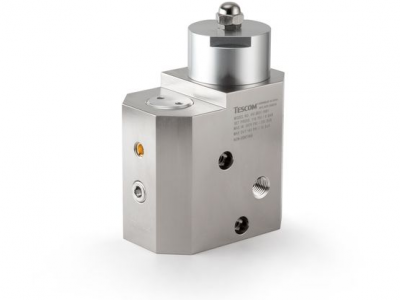

TESCOM HV-3500系列雙級調壓器是一種可靠的低維護壓力控制解決方案。它是專門為工業和商用氫燃料電池汽車設計的，允許制造商最大限度地提高燃料效率，并使他們的車隊在道路上行駛更長的距離。HV-3500還可在各種操作條件下提供穩定的壓力和連續的流量。它適用于額定入口壓力高達35.0MPa和在最低2.0MPa入口壓力時，流量可達到高于3.2 g H2 /s。

規格

額定入口壓力：5076 psi / 35.0 MPa / 350 Bar

最大入口壓力：6345 psi / 43.8 MPa / 438 Bar

最小入口壓力：290 psi / 2.0 MPa / 20.0 Bar

*在低于此最小壓力的壓力下操作可能會限制最大流量

設計耐受壓力：額定入口壓力值得150%

壓力等級：符合 ANSI/ASME B31.3 規范

密封等級：氣密型

工作溫度：-40 °F 至 +185 °F / -40 °C 至 +85 °C

流通能力：Cv 0.17

入口壓力衰減特性：0.05 psi / 3.4 mbar 每 100 psi / 6.9 bar 入口壓力變化

過濾器：10 微米/316 不銹鋼

*10 μm 過濾器用于初始系統組件保護。本產品設計用于潔凈無雜質氫氣。您的系統應在調壓器之前進行適當過濾，以防止污染。

閥體：化學鍍鎳鋁6061-T6

閥座：聚酰亞胺 (Vespel® SP1)

O 形圈：丁橡膠 (丁納橡膠)

主閥：316 不銹鋼

閥彈簧：316 不銹鋼

1 級和 2 級彈簧：17-7 不銹鋼

一級活塞：316 不銹鋼

二級活塞：鋁 6061-T6

其余部件：300 系列不銹鋼 、鋁 6061-T6 、聚酰亞胺 （Vespel® SP1）

清潔：CGA 4.1 和 ASTM G93

重量：3.5 lbs (1.6 kg)

特征與優勢

• 雙級和主動密封設計，為燃料電池提供一致的壓力和連續氫氣燃料供應，降低下游過壓風險

• 卓越的關斷性能

• 耐腐蝕鍍鎳鋁閥體

• 設計適用于各種車輛運行條件和各種系統壓力設置

• 小巧輕便的配置

• 專門設計的形狀和標準安裝孔，便于安裝

• 標準接口方便客戶集成傳感器和安全閥

• 本地生產和支持

應用

• 車載工業/商業輕型和重型氫燃料電池車輛，如公共汽車和卡車
